Equilibrer son Ronin

Méthode simple pour équilibrer son Ronin S ou SC.

Cette méthode est valable pour tous types de Gimbals (stabilisateurs)

Équilibrage

Pour profiter des meilleures performances du Ronin-S, un bon équilibrage est essentiel.
Un équilibre précis est nécessaire pour les prises de vue où le Ronin-S sera soumis à des mouvements rapides ou à des accélérations.
Un bon équilibrage permet également une meilleure autonomie de la batterie.
Trois axes doivent être équilibrés avec précision avant d'allumer le Ronin-S et de configurer le logiciel.

Avant l'équilibrage

1. La caméra doit être entièrement configurée et tous les accessoires et câbles connectés avant l'installation et l'équilibrage de la caméra sur la nacelle. Si la caméra est équipée d'un cache d’objectif, veillez à le retirer avant de procéder à l'équilibrage.

2. Assurez-vous que les moteurs du Ronin-S sont hors tension pendant l'équilibrage de la caméra.

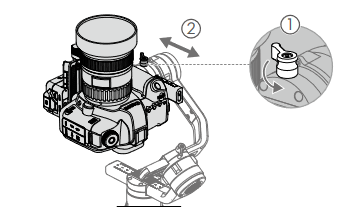

Équilibrage de l'inclinaison verticale

1. Tournez l'axe d'inclinaison de manière à ce que l'objectif de la caméra soit dirigé vers le haut. Maintenez le moteur de l'axe d'inclinaison pour vous assurer que l'axe de roulis reste horizon- tal et vérifiez si la caméra est plus lourde en haut ou en bas.

2. Desserrez la molette 1 du moteur d'inclinaison et réglez l’équilibre de la caméra 2 jusqu'à ce qu’elle reste immobile et ne s'incline ni vers le haut, ni vers le bas.

3. Serrez la molette.

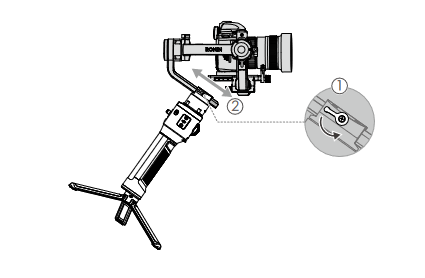

Équilibrage de la profondeur de l'axe d'inclinaison

1. Tournez l'axe d'inclinaison de manière à ce que l'objectif de la caméra soit orienté vers l'avant. Maintenez le moteur d'inclinaison pour vérifier si la caméra est plus lourde à l'avant ou à l'arrière.

2. Basculez le levier 1 en position déverrouillée. Réglez l’équilibre de la caméra 2 jusqu'à ce qu’elle reste immobile lorsque vous faites pivoter l'axe d'inclinaison de 45° vers le haut ou vers le bas.

3. Basculez le levier 3 en position verrouillée.

Équilibrage de la profondeur de l'axe d'inclinaison

1. Tournez l'axe d'inclinaison de manière à ce que l'objectif de la caméra soit orienté vers l'avant. Maintenez le moteur d'inclinaison pour vérifier si la caméra est plus lourde à l'avant ou à l'arrière.

2. Basculez le levier 1 en position déverrouillée. Réglez l’équilibre de la caméra 2 jusqu'à ce qu’elle reste immobile lorsque vous faites pivoter l'axe d'inclinaison de 45° vers le haut ou vers le bas.

3. Basculez le levier 3 en position verrouillée.

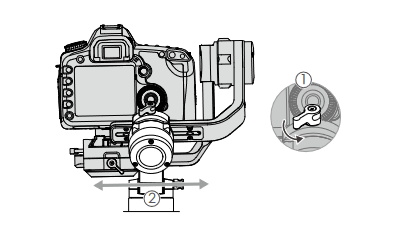

Équilibrage de l'axe de roulis

1. Relâchez le moteur d'inclinaison pour vérifier le sens de rotation du moteur.

2. Desserrez la molette de l'axe de roulis 1 et réglez l’équilibre de la caméra 2 jusqu'à ce qu’elle reste immobile. Si le réglage sur cet axe est trop rigide, vous pouvez essayer de ré- duire le poids appliqué sur le moteur de roulis en soulevant la plateforme de la caméra tout en effectuant un réglage ou en inclinant légèrement la nacelle vers l'arrière jusqu'à ce que le bras rotatif soit parallèle au sol.

3. Serrez la molette
